Если вы когда-либо слышали, как воет вентилятор в офисном здании, знайте — виноват неправильно подобранный мотор. В большинстве случаев проблема не в самом оборудовании, а в том, что никто не потрудился рассчитать реальные потребности системы.

Выбор мотора для канальной вентиляции ключевые аспекты

Мотор — это сердце любой системы. Без него крыльчатка не вращается. Воздух не движется. Система мертва.

Когда я впервые столкнулся с подбором оборудования, то думал: больше мощности — лучше результат. Ошибался. Избыточная мощность приводит к перерасходу энергии на 40-60%. Недостаточная — к постоянным перегрузкам и поломкам.

Определение требований к вентиляционной системе

В цехе по производству мебели воздух содержит древесную пыль. Обычный мотор забивается за неделю. IP54 здесь не спасет — нужен IP65 или выше.

Пищевое производство — другая история. Влажность 85-90%. Температура то +40°C, то +5°C. Коррозия съедает обычную сталь за полгода. Нержавейка стоит дороже, но служит 15 лет против 2-3.

А в серверной комнате главное — тишина. 70 дБ воспринимается как рев самолета. Персонал жалуется, производительность падает.

Расчет необходимой производительности

400 м³/ч для комнаты 20 м² — это базовый расчет. Но если там курят, цифру умножаем на 1,5. Готовят еду — на 2. Работают с растворителями — на 3.

Давление убивает производительность незаметно. Каждый поворот воздуховода «съедает» 10-15 Па. Грязные фильтры добавляют 50-100 Па. В итоге мотор работает вполсилы, но электричество потребляет полностью.

Помню случай: система была рассчитана на 200 Па, а реальное сопротивление оказалось 450 Па. Расход воздуха упал с 1000 до 600 м³/ч. Духота в помещении, перегрев оборудования.

Типы моторов используемых в вентиляции

Асинхронные моторы — рабочие лошадки промышленности. Простые. Надежные. Служат 20-30 лет без капремонта. КПД 87-92% — неплохо для технологии 50-летней давности.

Однофазные моторы подключаются в любую розетку. Мощность до 2 кВт покрывает потребности большинства небольших систем. КПД пониже — 75-85%, зато не нужен трехфазный ввод.

EC-моторы — это уже 21 век. Плавное регулирование от 10% до 100% скорости. КПД до 95%. Окупаются за 2-3 года, особенно если работают круглосуточно.

Электрические параметры моторов вентиляции

Электричество — основная статья расходов при эксплуатации. Мотор мощностью 5 кВт, работающий 8 часов в день, потребляет 14600 кВт·ч в год. При тарифе 6 руб/кВт·ч это 87600 рублей ежегодно.

Напряжение и частота питания

380В трехфазное — стандарт для промышленности. 220В однофазное — для небольших систем. Но есть нюанс: при просадке напряжения на 10% мотор теряет 19% момента. Перегревается. Горят обмотки.

Частота 50 Гц задает базовые обороты. Двухполюсник крутится 2880 об/мин. Четырехполюсник — 1440 об/мин. Больше полюсов — меньше скорость, выше момент.

В одном проекте напряжение «гуляло» от 360В до 400В. Моторы то ревели на полную, то еле вращались. Поставили стабилизатор — система заработала ровно.

Класс энергоэффективности

IE1 — прошлый век. IE2 — минимум для новых установок. IE3 — экономит 15-20% энергии. IE4 — экономит 25-30%, но стоит в два раза дороже.

Для мотора 7,5 кВт разница в потреблении между IE1 и IE3 составляет 1,5 кВт. За год это 4380 кВт·ч или 26280 рублей экономии. Мотор IE3 дороже на 15000 рублей. Окупается за 8 месяцев.

Потребляемая мощность и ток

Номинальная мощность на шильдике — это механическая мощность на валу. Из сети мотор потребляет больше с учетом потерь. КПД 90% означает, что при механической мощности 5 кВт электрическая составит 5,55 кВт.

Пусковой ток — головная боль энергетиков. 5-7-кратное превышение номинала. Мотор 10 кВт при пуске потребляет ток как 70 кВт нагрузка. Автомат должен это выдержать, но не отключиться.

Механические характеристики моторов вентиляции

Железо работает в тяжелых условиях. Вибрация. Пыль. Перепады температур. Дешевые моторы разваливаются за 2-3 года. Качественные служат десятилетиями.

Материалы корпуса и крыльчатки

Чугунный корпус — классика жанра. Тяжелый. Прочный. Хорошо гасит вибрации. Выдерживает температуру до 180°C. Минус — ржавеет во влажной среде.

Алюминий легче на 40%. Не ржавеет. Лучше отводит тепло. Но при ударных нагрузках может треснуть. Максимальная температура 130°C.

Пластиковые крыльчатки тихие и легкие. Подходят для чистого воздуха. Попадание песка или металлической стружки убивает их за час. Стальные крыльчатки грубее, но переваривают любую грязь.

Тип подшипников и ресурс

Подшипники качения служат 30000-50000 часов. Подшипники скольжения — 100000 часов, но требуют принудительную смазку.

Закрытые подшипники не обслуживаются. Смазка заложена на весь срок службы. Открытые требуют добавления смазки каждые 2000-3000 часов. Забыли — заклинит.

В одном цехе забывали смазывать подшипники. Моторы горели каждые полгода. Поставили закрытые подшипники — проблема исчезла.

Уровень шума и вибрации

65 дБ — это громкий разговор. 70 дБ — уже некомфортно. 75 дБ — требуются наушники.

Дисбаланс ротора создает вибрацию. Передается на воздуховоды. Все здание гудит. Балансировка снижает вибрацию до 1,8 мм/с согласно ГОСТ 34662 2020.

Антивибрационные опоры — простое решение. Резиновые подушки толщиной 10-15 мм гасят 80% вибрации.

Условия эксплуатации и безопасность моторов вентиляции

Мотор должен работать везде. В жаре и холоде. Во влажности и пыли. Производители указывают идеальные условия, но реальность жестче.

Диапазон рабочих температур

Стандартный мотор работает от -20°C до +40°C. При +50°C мощность падает на 25%. При +60°C — на 50%. Обмотки перегреваются и горят.

В холодильных камерах -25°C — обычное дело. Обычный мотор не запустится. Нужна серия для низких температур с подогревом подшипников.

Помню проект в Сибири. Зимой -40°C. Моторы замерзали намертво. Пришлось ставить подогреватели и теплоизоляцию.

Защита от перегрева и перегрузки

Термореле — первая линия защиты. Контролирует температуру обмоток. При 140°C отключает питание. Мотор остывает, защита сбрасывается, работа продолжается.

PTC-термисторы точнее биметаллических реле. Погрешность ±2°C против ±10°C. Но требуют специального реле контроля.

Реле контроля фаз ловит обрыв провода. Трехфазный мотор на двух фазах работает, но потребляет в 1,73 раза больше тока. Сгорает за 5-10 минут.

Соответствие стандартам безопасности

Взрывозащищенное исполнение Ex обходится в 3-5 раз дороже. Но в покрасочном цехе или мельнице без него нельзя. Искра от щеток может поджечь пыль или пары растворителя.

IP65 защищает от струй воды под давлением. IP67 — от кратковременного погружения. IP68 — от длительного погружения.

Степень защиты должна соответствовать условиям. IP44 в обычном помещении. IP54 в запыленном. IP65 при мойке оборудования.

Управление скоростью мотора вентиляции

Постоянная скорость — вчерашний день. Ночью нужно меньше воздуха. Зимой — больше. Переменная скорость экономит до 50% энергии.

Типы регуляторов скорости

Тиристорные регуляторы режут синусоиду. Дешево. Просто. Но создают помехи в сети. КПД падает до 80% на половинной скорости.

Автотрансформаторы дают чистую синусоиду. КПД 95-98%. Но громоздкие. Для мотора 5 кВт автотрансформатор весит 30-40 кг.

Частотные преобразователи — оптимальное решение. Плавное регулирование от 5% до 100%. КПД 97-98%. И главное — квадратичная зависимость мощности от скорости.

Автоматическое управление вентиляцией

Датчик CO2 — простейшая автоматика. Концентрация выше 1000 ppm — увеличиваем приток. Ниже 800 ppm — снижаем.

Датчики давления следят за чистотой фильтров. Забились — сигнал на замену. Система работает с постоянным расходом независимо от загрязнения.

Программируемые контроллеры управляют десятками параметров. Температура. Влажность. Время суток. День недели. Присутствие людей. Все учитывается автоматически.

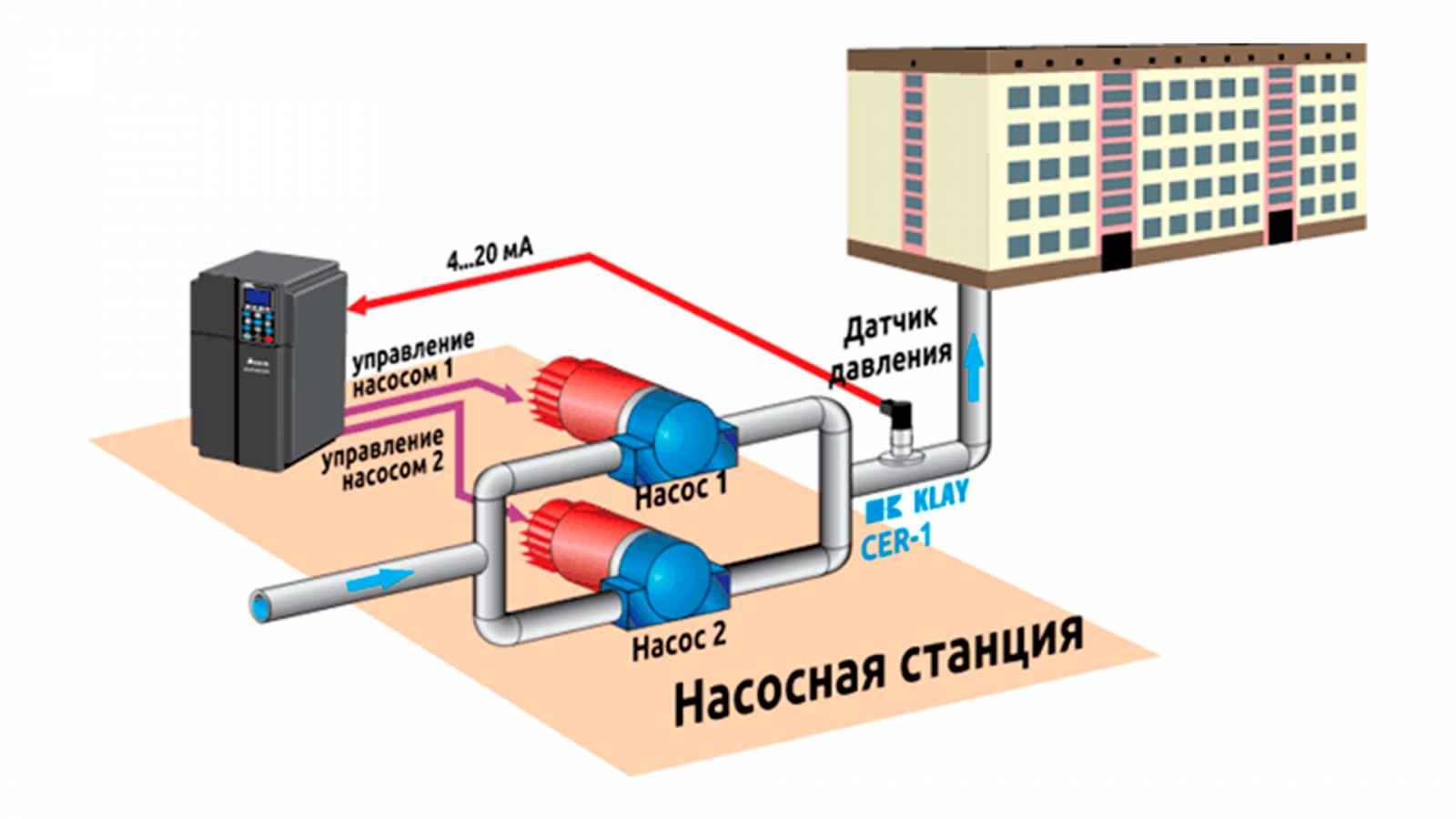

Использование частотных преобразователей

Снижение скорости вдвое уменьшает потребляемую мощность в 8 раз. Физика работает на нас. Момент пропорционален квадрату скорости. Мощность — кубу скорости.

Современные преобразователи умные. Векторное управление держит момент постоянным на любых оборотах. Автоматическая настройка под мотор. Защита от перегрузки и перегрева.

В одном проекте установка частотников окупилась за 14 месяцев. Экономия энергии составила 35%. Плюс снижение износа оборудования — моторы стали служить в 1,5 раза дольше.

Что нужно знать при выборе:

• Мощность берите с запасом 10-15%, но не больше
• Класс энергоэффективности окупается за 1-2 года
• Материалы корпуса выбирайте под условия эксплуатации
• Степень защиты должна соответствовать среде
• Частотное регулирование экономит до 50% энергии

Технические параметры по важности:

1. Мощность: 0,12-400 кВт (подбирается расчетом)
2. Напряжение: 220В/380В (под существующую сеть)
3. Скорость: 1440/2880 об/мин (определяет производительность)
4. Крепление: лапы/фланец (под способ монтажа)
5. Подшипники: качения/скольжения (влияет на ресурс)
6. Изоляция: класс F/H (температурная стойкость)
7. Масса: 5-500 кг (учесть при проектировании опор)

Выбор двигателя — это компромисс между ценой и качеством. Дешевый мотор может обойтись дороже дорогого, если учесть расходы на электроэнергию и ремонты. Качественный мотор вентилятор канального вентилятора служит 15-20 лет против 3-5 лет у дешевого аналога.

Не экономьте на подшипниках. Их замена стоит 30% от цены нового мотора. Плюс простой оборудования. Закрытые подшипники дороже открытых на 20%, но не требуют обслуживания весь срок службы.
